ELEMENTOS DE UNA RED INFORMATICA

a) Servidores:

Un host o servidor es una máquina que ejecuta un software capaz de atender las peticiones de varias máquinas (clientes) y devolverles la respuesta correspondiente. Normalmente se trata de consultas o peticiones de datos de todo tipo (archivos de texto, video, audio, imágenes, correo electrónico, aplicaciones de gestión, programas, consultas a base de datos, etc).

El host debe tener una dirección IP y, obviamente, estar interconectado con uno o más equipos.



RECUPERADO DE: https://moodle2017-18.ua.es/moodle/pluginfile.php/39723/mod_resource/content/7/conexiones/page_03.htm



b) Clientes o Estaciones de Trabajo:

Una estación de trabajo es una computadora clienta la cual se utiliza para ejecutar aplicaciones. Un servidor es una computadora que ejecuta un NOS.

La mayoría de los actuales sistemas operativos de escritorio incluyen capacidades de networking y permite el acceso a múltiples usuarios. Las aplicaciones típicas de las estaciones de trabajo de bajo nivel o de escritorio pueden incluir el procesamiento de palabras, hoja de cálculo y programas de administración financiera.

En las estaciones de trabajo de alto nivel, las aplicaciones pueden incluir el diseño gráfico o la administración de equipos y otras más, como se ha mencionado antes.

Una estación de trabajo sin disco es una clase especial de computadora diseñada para funcionar en una red. Como su nombre lo indica, no tiene disco duro pero sí incluye monitor, teclado, memoria, instrucciones de arranque en la ROM y una tarjeta de red. El software que se utiliza para establecer una conexión con la red se carga desde un chip ROM que se encuentra en NIC.

RECUPERADO DE: https://www.monografias.com/trabajos66/estaciones-trabajo-servidores/estaciones-trabajo-servidores.shtml#:~:text=en%20los%20servidores-,Estaciones%20de%20Trabajo,computadora%20que%20ejecuta%20un%20NOS.&text=Una%20estación%20de%20trabajo%20sin,para%20funcionar%20en%20una%20red.

RECUPERADO DE: https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjzgS82vwwS7_3vAuBC6o0udgUNTnVRG_j5B0o3RHUQMedeuRcxMl1YolIotEReyVnBN-4uySGAss-CxpEvXFPWLrOny8W3JSJ6dJr2SnQGimF-aobfF6bcSqK7x_f6Ohu7LUhEiMrOHcM/s1600/7.png

c) Medios de Transmisión:

·         Cable Coaxial:

El cable coaxial es un medio de transmisión relativamente reciente y muy conocido ya que es el más usado en los sistemas de televisión por cable. Físicamente es un cable cilíndrico constituido por un conducto cilíndrico externo que rodea a un cable conductor, usualmente de cobre. Es un medio más versátil ya que tiene más ancho de banda (500Mhz) y es más inmune al ruido. Es un poco más caro que el par trenzado aunque bastante accesible al usuario común. Encuentra múltiples aplicaciones dentro de la televisión (TV por cable, cientos de canales), telefonía a larga distancia (puede llevar 10.000 llamadas de voz simultáneamente), redes de área local (tiende a desaparecer ya que un problema en un punto compromete a toda la red). Tiene como características de transmisión que cuando es analógica, necesita amplificadores cada pocos kilómetros y los amplificadores más cerca de mayores frecuencias de trabajos, y hasta 500 Mhz; cuando la transmisión es digital necesita repetidores cada 1 Km y los repetidores más cerca de mayores velocidades transmisión. La transmisión del cable coaxial entonces cubre varios cientos de metros y transporta decenas de Mbps.

RECUPERADO DE: https://www.ecured.cu/Medios_Guiados_y_no_Guiados#Par_Trenzado

RECUPERADO DE: https://alfarsl.es/wp-content/uploads/2018/03/caracteristicas-cable-coaxial.jpg

·         Par Trenzado (UTP, STP, FTP)

Normalmente se les conoce como un par de conductores de cobre aislados entrelazados formando una espiral. Es un enlace de comunicaciones. En estos el paso del trenzado es variable y pueden ir varios en una envoltura. El hecho de ser trenzado es para evitar la diafonía (la diafonía es un sonido indeseado el cual es producido por un receptor telefónico). Es el medio más común de transmisión de datos que existe en la actualidad, pudiéndose encontrar en todas las casas o construcciones de casi cualquier lugar. Se utiliza para la formación de una red telefónica, la cual se da entre un abonado o usuario y una central local. En ocasiones dentro de un edificio se construyen centrales privadas conocidas como PBX. Las redes locales manejan una velocidad de transmisión de información comprendida entre los 10 Mgps y los 100 Mbps. En este medio de transmisión encontramos a favor el hecho de ser prácticamente el más económico que se puede ubicar en el mercado actual, por otro lado es el más fácil de trabajar por lo que cualquier persona con un mínimo de conocimientos puede adaptarlo a sus necesidades.

Por otro lado tiene en contra que tiene una baja velocidad de transferencia en medio rango de alcance y un corto rango de alcance en Lan para mantener la velocidad alta de transferencia (100 mts). Dentro de sus características de transmisión nos encontramos con que con un transmisor analógico necesitamos transmisores cada 5 o 6 Kms; con un transmisor digitales tenemos que las señales que viajan pueden ser tanto analógicas como digitales, necesitan repetidores de señal cada 2 o 3 Kms lo que les da muy poca velocidad de transmisión, menos de 2 Mbps; en una red Lan las velocidades varían entre 10 y 100 Mbps en una distancia de 100 mts, de lo cual podemos además decir que la capacidad de transmisión esta limitada a 100 Mbps, además es muy susceptible a interferencias y ruidos. Para esto se han buscado soluciones como la creación de cables utp (los más comunes, es el cable telefónico normal pero dado a interferencias electromagnéticas) y los cables stp (cuyos pares vienen dentro de mallas metálicas que producen menos interferencias, aunque es más caro y difícil de manejar ya que es mas grueso y pesado). Dentro de los cables utp encontramos las categorías cat 3 (con calidad telefónica, más económico, con diseño apropiado y distancias limitadas hasta 16 Mhz con datos; y la longitud del trenzado es de 7´5 a 10 cm), cat4 (hasta 20 Mhz) y cat 5 (llega hasta 100 Mhz, es más caro, aunque esta siento altamente usado en las nuevas construcciones, y su longitud de trenzado va de 0´6 a 0´85 cm). Se dice entonces que el par trenzado cubre una distancia aproximada de menos de 100 mts y transporta aproximadamente menos de 1 Mbps.

RECUPERADO DE: https://www.ecured.cu/Medios_Guiados_y_no_Guiados#Par_Trenzado

RECUPERADO DE: https://www.ecured.cu/images/a/a6/Cable_par_trenzado.jpg

·         FTP:

El Protocolo de transferencia de archivos (en inglés File Transfer Protocol o FTP) es un protocolo de red para la transferencia de archivos entre sistemas conectados a una red TCP (Transmission Control Protocol), basado en la arquitectura cliente-servidor. Desde un equipo cliente se puede conectar a un servidor para descargar archivos desde él o para enviarle archivos, independientemente del sistema operativo utilizado en cada equipo.

RECUPERADO DE: https://es.wikipedia.org/wiki/Protocolo_de_transferencia_de_archivos#:~:text=El%20Protocolo%20de%20transferencia%20de,en%20la%20arquitectura%20cliente-servidor.

RECUPERADO DE: https://blog.ipswitch.com/hs-fs/hubfs/ftp-diagram.png?width=750&height=378&name=ftp-diagram.png

·          Fibra Óptica:

Es el medio de transmisión mas novedoso dentro de los guiados y su uso se esta masificando en todo el mundo reemplazando el par trenzado y el cable coaxial en casi todo los campos. En estos días lo podemos encontrar en la televisión por cable y la telefonía. En este medio los datos se transmiten mediante una haz confinado de naturaleza óptica, de ahí su nombre, es mucho más caro y difícil de manejar pero sus ventajas sobre los otros medios lo convierten muchas veces en una muy buena elección al momento de observar rendimiento y calidad de transmisión. Físicamente un cable de fibra óptica esta constituido por un núcleo formado por una o varias fibras o hebras muy finas de cristal o plástico; un revestimiento de cristal o plástico con propiedades ópticas diferentes a las del núcleo, cada fibra viene rodeada de su propio revestimiento y una cubierta plástica para protegerla de humedades y el entorno. La fibra óptica encuentra aplicación en los enlaces entre nodos, backbones, atm, redes Lan´s, gigabit ethernet, largas distancias, etc. Dentro de las características de transmisión encontramos que se basan en el principio de “reflexión total” (índice de refracción del entorno mayor que el del medio de transmisión), su guía de ondas va desde 10^14 Hz a 10^15 Hz, esto incluye todo el espectro visible y el partye del infrarrojo.

Se suelen usar como transmisores el LED (Light emitting diode) que es relativamente barato, su rango de funcionamiento con la temperatura es más amplio y su vida media es más alta y el ILD (injection laser diode) que es más eficiente y más caro, además tiene una mayor velocidad de transferencia.. La tecnología de fibra óptica usa la multiplexación por división que es lo mismo que la división por frecuencias, utiliza múltiples canales cada uno en diferentes longitudes de onda (policromático) y una fibra (en la actualidad) hasta 80 haces con 10 Gbps cada uno. Usa dos modos de transmisión, el monomodo (este cubre largas distancias, mas caro, mas velocidad debido a no tener distorsión multimodal) y el multimodo (cubre cortas distancias, es más barata pero tiene menos velocidad (100 Mbps) además se ve afectado por distorsión multimodal). De la fibra óptica podemos decir que su distancia esta definida por varios Kmts y su capacidad de transmisión vienen dada por varios Gbps.

RECUPERADO DE: https://www.ecured.cu/Medios_Guiados_y_no_Guiados#Par_Trenzado

RECUPERADO DE: https://concepto.de/wp-content/uploads/2018/02/fibra-optica-e1519650864676.jpg

d) Conectores:

·         BNC:

El BNC o Bayonet Neill-Concelman es una versión reducida del conector tipo C. Está especialmente pensado para ofrecer una rápida conexión/desconexión de cables coaxiales. El conector macho tiene una corona giratoria que permite el cierre de bayoneta con sólo un cuarto de vuelta.

El desarrollo del BNC está basado en gran parte en el invento de Octavio M. Salati, quien patentó en 1945 (patente 2540012) un conector para minimizar la reflexión y perdida de las ondas de RF en conexiones de cables coaxiales.

RECUPERADO DE: http://artefactos.leame.com/conectores-bnc/

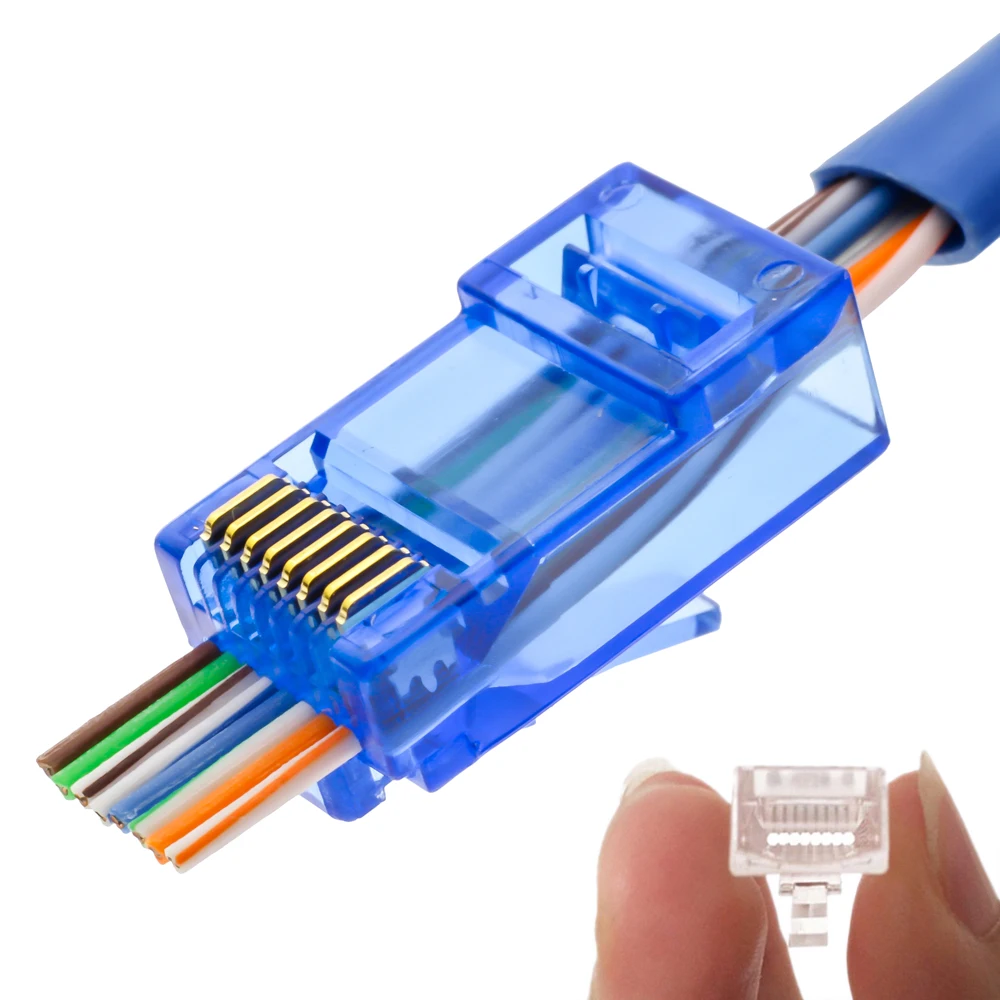

·         RJ45:

RJ45 es una interfaz física comúnmente utilizada para conectar redes de computadoras con cableado estructurado (categorías 4, 5, 5e, 6 y 6a). Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado (UTP).

Es parte del Código Federal de Regulaciones de Estados Unidos.

Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines (patillaje) o wiring pinout.

Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse cuatro pares (ocho pines). Otras aplicaciones incluyen terminaciones de teléfonos (dos pares), por ejemplo: en Francia y Alemania, y otros servicios de red como RDSI, T1 e incluso RS-232.

RECUPERADO DE: https://es.wikipedia.org/wiki/RJ-45

RECUPERADO DE: https://ae01.alicdn.com/kf/HTB1v0czKOrpK1RjSZFhq6xSdXXaj/Conector-RJ45-cat5e-Cat6-conector-de-red-8P8C-sin-blindaje-modular-rj45-los-terminales-utp-tienen.jpg

·         USB

es un bus de comunicaciones que sigue un estándar que define los cables, conectores y protocolos usados en un bus para conectar, comunicar y proveer de alimentación eléctrica entre computadoras, periféricos y dispositivos electrónicos.

Su desarrollo partió de un grupo de empresas del sector que buscaban unificar la forma de conectar periféricos a sus equipos, por aquella época poco compatibles entre sí, entre las que estaban Intel, Microsoft, IBM, Compaq, DEC, NEC y Nortel. La primera especificación completa 1.0 se publicó en 1996, pero en 1998 con la especificación 1.1 comenzó a usarse de forma masiva.

El USB es utilizado como estándar de conexión de periféricos como: teclados, ratones, memorias USB, joysticks, escáneres, cámaras digitales, teléfonos móviles, reproductores multimedia, impresoras, dispositivos multifuncionales, sistemas de adquisición de datos, módems, tarjetas de red, tarjetas de sonido, tarjetas sintonizadoras de televisión y grabadoras de DVD externas, discos duros externos y disqueteras externas. Su éxito ha sido total, habiendo desplazado a conectores como el puerto serie, puerto paralelo, puerto de juegos, Apple Desktop Bus o PS/2 a mercados-nicho o a la consideración de dispositivos obsoletos a eliminar de las computadoras, o bien usar adaptadores, aunque muchos de ellos pueden sustituirse por dispositivos USB que implementen esos conectores.

RECUPERADO DE: https://es.wikipedia.org/wiki/Universal_Serial_Bus

RECUPERADO DE: https://www.officedepot.com.co/medias/22699.gif-515ftw?context=bWFzdGVyfHJvb3R8MjY2ODJ8aW1hZ2UvanBlZ3xoNzAvaDg3Lzk1Mzg1OTA0NzQyNzAuanBnfDA5NzlmOGI4ZDNlYzQ5OTU3ZGRlZGQ5NDZjY2RhZDM0YTUxZDAwOTM1ZGM4YzVhYTE1ZDQ3YmVjZmY3ODNlYWM

·         RJ11

RJ-11:(Registered Jack) Nombre fue acuñado por la Comisión Federal de Comunicaciones de EE.UU. para conectores telefónicos. Es un conector usado mayoritariamente para enlazar redes de telefonía. Es de medidas reducidas y tiene cuatro contactos como para soportar 4 vias de 2 cables. Es el conector más difundido globalmente para la conexión de aparatos telefónicos convencionales, donde se suelen utilizar generalmente sólo los dos hilos centrales para una línea simple o par telefónico. Y se utilizan los cuatro hilos solo para aparatos de telefonia especiales que usen doble línea o los dos pares telefonicos. Una vez crimpado al cable, resulta casi imposible desarmar el RJ-11 sin provocar su inutilización.

RECUPERADO DE: https://www.ecured.cu/RJ11

RECUPERADO DE: https://media.cablematic.com/__sized__/images_1000/rt04700-03-thumbnail-1080x1080-70.jpg

e) Elementos de Hardware:

 Equipos activos y pasivos de Red:

·         EQUIPOS ACTIVOS:

Son aquellos equipos que se encargan de distribuir en forma activa la información a través de la red, como concentradores, access point, switches, router, entre otros; Además se encargan de distribuir banda ancha a determinada cantidad de equipos en una red.

RECUPERADO DE: https://es.slideshare.net/fernandobogallodelassalas/taller-1-38294348#:~:text=¿Qué%20diferencia%20hay%20entre%20un,información%20atreves%20de%20la%20red.

RECUPERADO DE: https://www.datanet-si.com/images/05-Equipos-activos.png





·          EQUIPOS PASIVOS:

la diferencia que existe es que los dispositivo pasivos se utilizan para interconectar los enlaces de una red de datos mientras que los activos se encargan de distribuir en forma lógica y activa la información atreves de la red.

RECUPERADO DE: RECUPERADO DE: https://es.slideshare.net/fernandobogallodelassalas/taller-1-38294348#:~:text=¿Qué%20diferencia%20hay%20entre%20un,información%20atreves%20de%20la%20red.

RECUPERADO DE: https://redesunivalleinformatica.files.wordpress.com/2015/08/pa.jpg

·         Tarjetas de Red:

La tarjeta de red, también conocida como placa de red, adaptador de red, adaptador LAN, Interfaz de red física,1​ o sus términos en inglés Network Interface Card o Network interface controller (NIC), cuya traducción literal del inglés es «tarjeta de interfaz de red» (TIR), es un componente de hardware que conecta una computadora a una red informática y que posibilita compartir recursos (como archivos, discos duros enteros, impresoras e internet) entre dos o más computadoras, es decir, en una red de computadoras.

RECUPERADO DE: https://es.wikipedia.org/wiki/Tarjeta_de_red#:~:text=La%20tarjeta%20de%20red%2C%20también,de%20hardware%20que%20conecta%20una

RECUPERADO DE: https://upload.wikimedia.org/wikipedia/commons/thumb/9/9e/Network_card.jpg/1200px-Network_card.jpg

·         Patch Cord:

Se producen en muchos colores para facilitar su identificación. En cuanto a longitud, los cables de red pueden ser desde muy cortos (unos pocos centímetros) para los componentes apilados, o tener hasta 6 metros o más. A medida que aumenta la longitud los cables son más gruesos y suelen tener apantallamiento para evitar la pérdida de señal y las interferencias. No existe un conector estándar para su implementación ya que todo dependerá del uso que tenga el cable. Aunque esta definición se usa con mayor frecuencia en el campo de las redes informáticas, pueden existir patch cords también para otros tipos de comunicación electrónica. Los cables de red también son conocidos principalmente por los instaladores como chicote. Aunque esta definición se usa con mayor frecuencia en el campo de las redes informáticas, pueden existir cables de conexión también para otros tipos de comunicaciones electrónicas. Los cables de conexión, chicotes o latiguillos, se producen en muchos colores para facilitar su identificación. Existen varios conectores estándar (Registered Jack, RJ) que dependerá del uso y tipo de cable a usar, por ejemplo: RJ-45, RJ-11.

RECUPERADO DE: https://www.ecured.cu/Patch_Cord#:~:text=Cable%20de%20Conexión%20o%20Patch,hasta%206%20metros%20o%20más

RECUPERADO DE: https://www.ecured.cu/images/thumb/6/67/Patch_Cord.jpg/260px-Patch_Cord.jpg

·         Routers:

Es un dispositivo que permite interconectar computadoras que funcionan en el marco de una red. Su función: se encarga de establecer la ruta que destinará a cada paquete de datos dentro de una red informática.

RECUPERADO DE: https://es.wikipedia.org/wiki/Router#:~:text=Un%20rúter%2C%E2%80%8B%20enrutador%2C%E2%80%8B,dentro%20de%20una%20red%20informática.

RECUPERADO DE: https://i.blogs.es/9566ec/router/1366_2000.png

·         Bridges:

es el dispositivo de interconexión de redes de computadoras que opera en la capa 2 (nivel de enlace de datos) del modelo OSI.

Interconecta segmentos de red (o divide una red en segmentos) haciendo la transferencia de datos de una red hacia otra con base en la dirección física de destino de cada paquete.

El término bridge, formalmente, responde a un dispositivo que se comporta de acuerdo al estándar IEEE 802.1D.

En definitiva, un bridge conecta segmentos de red formando una sola subred (permite conexión entre equipos sin necesidad de routers). Funciona a través de una tabla de direcciones MAC detectadas en cada segmento al que está conectado. Cuando detecta que un nodo de uno de los segmentos está intentando transmitir datos a un nodo del otro, el bridge copia la trama para el otro segmento de red, teniendo la capacidad de desechar la trama (filtrado) en caso de no tener dicho segmento de red como destino. Para conocer por dónde enviar cada trama que le llega (encaminamiento) incluye un mecanismo de aprendizaje automático (auto aprendizaje) por lo que no necesitan configuración manual.

RECUPERADO DE: https://es.wikipedia.org/wiki/Puente_de_red

RECUPERADO DE: https://upload.wikimedia.org/wikipedia/commons/0/02/EjemploConexionBridges.jpg

·         Concentrador o Hub:

Concentrador (hub) es el dispositivo que permite centralizar el cableado de una red de computadoras, para luego poder ampliarla.

Trabaja en la capa física (capa 1) del modelo OSI o la capa de acceso al medio en el modelo TCP/IP. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos (repetidor).

En la actualidad, la tarea de los concentradores la realizan, con frecuencia, los conmutadores (switches).

Un concentrador, o repetidor, es un dispositivo de emisión bastante sencillo. Los concentradores no logran dirigir el tráfico que llega a través de ellos, y cualquier paquete de entrada es transmitido a otro puerto (que no sea el puerto de entrada). Dado que cada paquete está siendo enviado a través de cualquier otro puerto, aparecen las colisiones de paquetes como resultado, que impiden en gran medida la fluidez del tráfico. Cuando dos dispositivos intentan comunicar simultáneamente, ocurrirá una colisión entre los paquetes transmitidos, que los dispositivos transmisores detectan. Al detectar esta colisión, los dispositivos dejan de transmitir y hacen una pausa antes de volver a enviar los paquetes.

RECUPERADO DE: https://es.wikipedia.org/wiki/Concentrador#Concentradores_de_doble_velocidad

RECUPERADO DE: https://upload.wikimedia.org/wikipedia/commons/thumb/d/d9/4_port_netgear_ethernet_hub.jpg/300px-4_port_netgear_ethernet_hub.jpg

·         Repetidores:

En telecomunicaciones, el término repetidor tiene los siguientes significados normalizados:

Un dispositivo analógico que amplifica una señal de entrada, independientemente de su naturaleza (analógica o digital).

Un dispositivo digital que amplifica, conforma, retemporiza o lleva a cabo una combinación de cualquiera de estas funciones sobre una señal digital de entrada para su retransmisión.

Dentro del término repetidor nos podemos referir a conceptos distintos en cuanto al tipo de aparato o instalación de la que hablemos, podemos referirnos a un simple aparato que su función es repetir la señal que recibe, como en el caso de los repetidores wifi o los repetidores instalados en el fondo marino para repetir las señales de los cables transcontinentales 1​ o podemos referirnos también a las instalaciones o complejo de instalaciones que repiten las señales de radio y televisión, a las que repiten las señales de la telefonía móvil (que en este caso le denominaríamos repetidor celular) u otros tipos de señales radioeléctricas para sistemas de comunicaciones de policía, servicios de emergencias o compañías de gas y electricidad ; en todos estos últimos casos con el término "repetidor" estamos denominando a todo el conjunto de instalaciones (edificios, torres, equipos eléctricos y electrónicos, antenas, etc).

RECUPERADO DE: https://es.wikipedia.org/wiki/Repetidor#:~:text=En%20telecomunicaciones%2C%20el%20término%20repetidor,naturaleza%20(analógica%20o%20digital).

RECUPERADO DE: https://www.redeszone.net/app/uploads-redeszone.net/2017/09/red-Wi-fi-consejos-para-aumentar-la-proteccio%CC%81n.jpg

·         Switch:

Un switch o conmutador es un dispositivo de interconexión utilizado para conectar equipos en red formando lo que se conoce como una red de área local (LAN) y cuyas especificaciones técnicas siguen el estándar conocido como Ethernet (o técnicamente IEEE 802.3).

Los dispositivos de interconexión tienen dos ámbitos de actuación en las redes telemáticas. En un primer nivel se encuentran los más conocidos, los routers, que se encargan de la interconexión de las redes. En un segundo nivel estarían los switches, que son los encargados de la interconexión de equipos dentro de una misma red, o lo que es lo mismo, son los dispositivos que, junto al cableado, constituyen las redes de área local o LAN.

RECUPERADO DE: http://redestelematicas.com/el-switch-como-funciona-y-sus-principales-caracteristicas/

RECUPERADO DE: https://www.adslzone.net/app/uploads/2019/01/D-Link-DGS-105-e1547727056504.jpg



·         Modem:

es un dispositivo que convierte las señales digitales en analógicas (modulación) y viceversa (desmodulación),2​ y permite así la comunicación entre computadoras a través de la línea telefónica o del cablemódem. Sirve para enviar la señal moduladora mediante otra señal llamada portadora.

Se han usado módems desde la década de 1960, debido a que la transmisión directa de las señales electrónicas inteligibles, a largas distancias, no es eficiente; por ejemplo, para transmitir señales de audio por el aire se requerirían antenas de gran tamaño (del orden de cientos de metros) para su correcta recepción. Es habitual encontrar en muchos módems de red conmutada la facilidad de respuesta y marcación automática, que les permiten conectarse cuando reciben una llamada de la RTPC (Red Telefónica Pública Conmutada) y proceder a la marcación de cualquier número previamente grabado por el usuario. Gracias a estas funciones se pueden realizar automáticamente todas las operaciones de establecimiento de la comunicación.

RECUPERADO DE: https://es.wikipedia.org/wiki/Módem#:~:text=Un%20módem%20(del%20inglés%20modem,línea%20telefónica%20o%20del%20cablemódem.

RECUPERADO DE: https://i.blogs.es/09e47b/canales/1366_2000.jpg

·          Patch Panel:

Patch Panel. Sirve como un organizador de las conexiones de la red, para que los elementos relacionados de la Red LAN y los equipos de la conectividad puedan ser fácilmente incorporados al sistema.

Los conectores frontales del Patch Panel, se acoplan a los elementos activos de la red, tales como el Switch, el servidor Proxy y el Modem Satelital. Todas las líneas de entrada y salida de los equipos (ordenadores, servidores, impresoras, entre otros) tendrán su conexión a uno de estos paneles.

Son utilizados en algún punto de una red informática donde todos los Cables de Red terminan. Se puede definir como paneles donde se ubican los puertos de una red, normalmente localizados en un bastidor o rack de telecomunicaciones. Todas las líneas de entrada y salida de los equipos (ordenadores, servidores, impresoras... etc.) tendrán su conexión a uno de estos paneles. En una red LAN, el Patch Panel conecta entre si a los ordenadores de una red, y a su vez, a líneas salientes que habilitan la LAN para conectarse a Internet o a otra red WAN. Las conexiones se realizan con patch cord o cables de parcheo, que son los que entrelazan en el panel los diferentes equipos.

RECUPERADO DE: https://www.ecured.cu/Patch_panel

RECUPERADO DE: https://http2.mlstatic.com/patch-panel-de-48-puertos-rj45-categoria-6-3bumen-D_NQ_NP_981247-MCO31035239637_062019-F.jpg

·          Organizadores de Cable:

Un organizador de cables es un elemento que nos da la opción de tener, como su propio nombre indica, toda nuestra red eléctrica bien gestionada y completamente ordenada.

RECUPERADO DE: https://www.cableguitarraelectrica.com/organizadores/#:~:text=Organizadores%20de%20Cable,bien%20gestionada%20y%20completamente%20ordenada.

RECUPERADO DE: https://coelectrix.com/wp-content/uploads/2017/06/organizador-de-cables-espiral.jpg



f) Elementos de Software:

·         Sistemas Operativos de Red:

es un software que permite la interconexión de ordenadores para poder acceder a los servicios y recursos, hardware y software, creando redes de computadoras. Al igual que un equipo no puede trabajar sin un sistema operativo, una red de equipos no puede funcionar sin un sistema operativo de red. Consiste en un software que posibilita la comunicación de un sistema informático con otros equipos en el ámbito de una red.

Las características genéricas de un sistema operativo de red son:

Conecta todos los equipos y recursos de la red.

Gestión de usuarios centralizada.

Proporciona seguridad, controlando el acceso a los datos y recursos. Debe validar los accesos (claves, certificados, sistemas biométricos, etc.) y aplicar las políticas de seguridad.

Coordina las funciones de red, incluso con las propias del equipo.

Comparte recursos (lleva a cabo la coordinación y los privilegios a la hora de compartir). Por tanto, mejora notablemente la utilización de los recursos.

Permite monitorizar y gestionar la red y sus componentes.

RECUPERADO DE: https://es.wikipedia.org/wiki/Sistema_operativo_de_red

RECUPERADO DE: https://i.ytimg.com/vi/R7cInyWbrXo/maxresdefault.jpg

·         Firewall:

Un firewall es un dispositivo de seguridad de la red que monitorea el tráfico de red -entrante y saliente- y decide si permite o bloquea tráfico específico en función de un conjunto definido de reglas de seguridad.

Los firewalls han constituido una primera línea de defensa en seguridad de la red durante más de 25 años. Establecen una barrera entre las redes internas protegidas y controladas en las que se puede confiar y redes externas que no son de confianza, como Internet.

Un firewall puede ser hardware, software o ambos.

RECUPERADO DE: https://www.cisco.com/c/es_mx/products/security/firewalls/what-is-a-firewall.html

RECUPERADO DE: https://upload.wikimedia.org/wikipedia/commons/5/5b/Firewall.png

·         Antivirus:

Los antivirus son programas cuyo objetivo es detectar y eliminar virus informáticos.1​ Con el transcurso del tiempo, la aparición de sistemas operativos más avanzados e internet, los antivirus han evolucionado hacia programas más avanzados que además de buscar y detectar virus informáticos consiguen bloquearlos, desinfectar archivos y prevenir una infección de los mismos. Actualmente son capaces de reconocer otros tipos de malware como spyware, gusanos, troyanos, rootkits, pseudovirus etc.

RECUPERADO DE: https://es.wikipedia.org/wiki/Antivirus

RECUPERADO DE: https://www.adslzone.net/app/uploads-adslzone.net/2018/10/antivirus-pc.jpg
